一、板面精度保持的核心技术体系
1. 材料基因层面的精度保障
·
材质优选：采用
HT250 高强度灰铸铁（抗拉强度≥250MPa），石墨呈细密片状分布，切削加工时不易崩边，实测硬度 HB170-220 区间内的平台，其尺寸稳定性比 HT200 提升 30%；
·
成分控制：严格限制
S≤0.08%、P≤0.1%，防止石墨畸变导致的局部硬度不均，确保 T 型槽加工后边缘抗压强度≥180MPa。
2. 生产工艺中的精度控制
·
双重时效处理：
i.
铸造后 600-700℃退火 24 小时，消除 90% 以上铸造应力；
ii.
机加工前 550℃二次退火 16 小时，稳定晶格结构，2 年内变形量≤0.02mm/m；
·
刮研工艺标准：
·
0 级平台需通过 3 遍刮研，每 25mm×25mm 接触点≥25 点，表面粗糙度 Ra≤1.6μm；
·
3 级平台采用精刨工艺，Ra≤5μm，但需通过涂色对研确保接触点均匀。
3. T 型槽加工的精度补偿技术
·
槽体加工顺序：先铣削平面再开槽，避免开槽时的切削应力导致平面变形；
·
工艺筋设计：在
T 型槽底部增设 5mm 高工艺筋，开槽后切除，可减少 20% 的板面翘曲；
·
应力释放槽：对深槽（≥30mm）两侧加工
0.5mm 宽释放槽，防止开槽时的应力集中。

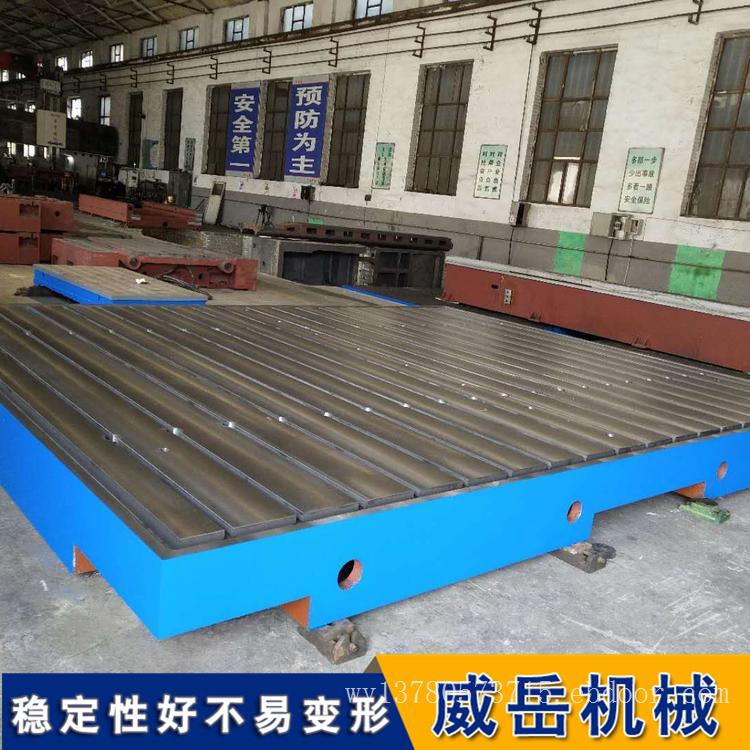

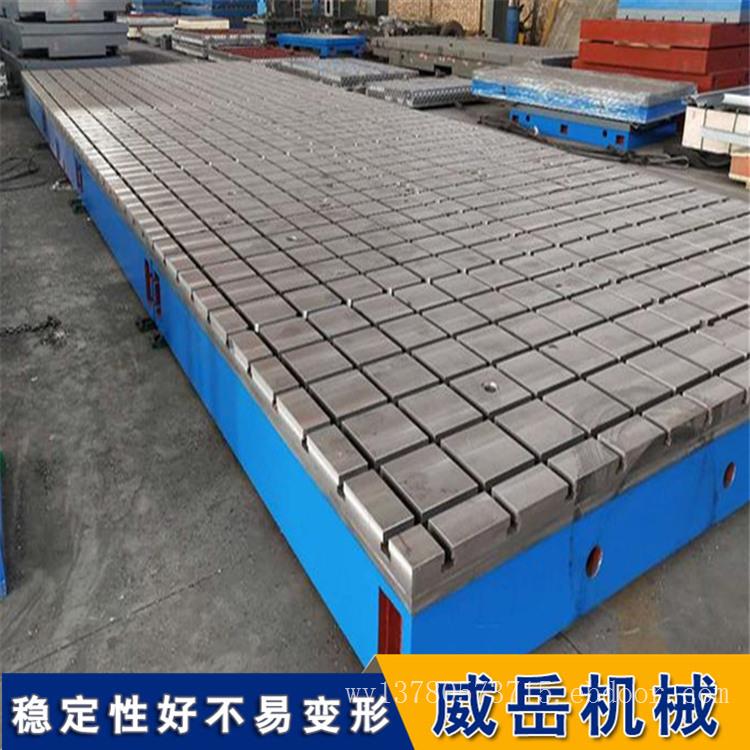

二、铸铁 T 型槽平台技术要求详解
|
项目
|
技术标准
|
检验方法
|
|
外观质量
|
禁止砂孔、气孔、裂纹，≤15mm 砂孔允许 4 处堵塞，间距≥80mm，堵塞处硬度＜周边
|
目视检查 + 硬度计（精度 ±5HB）
|
|
表面处理
|
清除型砂，涂漆附着力≥5N/cm（划格法测试）
|
百格刀试验 + 附着力测试仪
|
|
材质与硬度
|
优质灰铸铁 HT250，工作面 HB170-220
|
布氏硬度计（压痕直径误差≤1%）
|
|
表面粗糙度
|
0 级平台 Ra≤1.6μm，3 级平台 Ra≤5μm
|
粗糙度仪（取样长度 5mm）
|
|
接触点密度
|
0 级平台≥25 点 / 25mm×25mm，3 级平台≥12 点
|
涂色对研后计数（蓝油法）
|
|
平面度误差
|
0 级≤0.005mm/m，1 级≤0.01mm/m，2 级≤0.05mm/m，3 级≤0.1mm/m
|
电子水平仪 + 桥板（采样间隔 100mm）
|
三、平面度等级与应用场景匹配
1. 精度等级划分（GB/T 22095 标准）
·
0 级（AA 级）：平面度
= 1+1.6D2（μm，D 为对角线长），适用于三坐标测量基准、光学仪器校准；
·
1 级（A 级）：误差为
0 级 2 倍，用于精密量具检验、发动机缸体装配；
·
2 级（B 级）：误差为
0 级 4 倍，适用于普通零件划线、一般装配调试；
·
3 级：平面度≤0.1mm/m，用于焊接工装、铆接平台。
2. 工况 - 精度匹配表
|
应用场景
|
推荐精度
|
关键指标
|
选型注意事项
|
|
航空零件检测
|
0 级
|
平面度≤0.005mm/m
|
需恒温环境（20±2℃）
|
|
汽车发动机装配
|
1 级
|
槽距公差±0.1mm
|
螺栓孔与槽的对中精度≤0.2mm
|
|
钢结构焊接
|
3 级
|
面板厚度≥80mm
|
槽深需加大 20% 防飞溅
|
|
院校实验教学
|
2 级
|
表面粗糙度 Ra≤3.2μm
|
性价比优先，可选 HT200 材质
|
四、精度失效的常见原因与预防
1.
过载变形：
·
原因：工件重量超过额定载荷（如 2m×1.5m 平台超载至 8 吨）；
·
预防：按载荷公式设计面板厚度（厚度 = 载荷 ×0.05+50mm），并设置警示标识。
2.
温度影响：
·
原因：环境温差＞5℃/h 或局部热源（如焊枪距离＜1m）；
·
预防：安装时远离热源，精密测量需恒温 2 小时后进行。
3.
槽内污染：
·
原因：铁屑、油污堆积导致螺栓固定偏移；
·
预防：每次使用后用压缩空气清理槽内，涂抹薄层防锈油（粘度≤20mm2/s）。
五、河北威岳精度控制特色服务
·
三维精度检测：使用
Leica AT960 激光跟踪仪，出具平面度、直线度三维色谱图；
·
定制化刮研：针对
0 级平台提供 “点对点” 刮研服务，接触点密度可定制至 30 点 / 25mm×25mm；
·
精度保持承诺：正常使用下，0
级平台 1 年内平面度变化量≤0.002mm/m，可免费复校。
